高精度库伦效率仪：锂金属电池研发的"精密探针"

发布日期：2025-09-27 　浏览次数：15

库伦效率（CE = 放电容量 / 充电容量 * 100%）是衡量电池可逆性的黄金指标。高精度库伦效率仪的核心价值在于其能精确捕捉微小的活性锂损失（<0.1%），这是评估先进电解液和界面稳定性的关键。

副反应的"显微镜"：

微量SEI生长
：即使稳定的SEI，其持续、缓慢的生长也会消耗锂。高精度CE仪能追踪这种微量消耗（如99.8% vs 99.9%的差异），揭示SEI的动态演化。
死锂的早期预警
：微小的锂沉积/剥离不可逆性累积是死锂形成的前兆。高精度CE的微小波动或缓慢下降趋势，是死锂开始累积的早期信号。
电解液分解的灵敏探针
：电解液中各组分的氧化还原稳定性差异巨大。高精度CE能灵敏区分不同添加剂、溶剂或锂盐对副反应抑制效果的细微差别，即使分解速率极低。

电解液稳定性的量化标尺：

99.5% vs 99.7%的鸿沟
：对于追求长寿命的锂金属电池，CE值需长期稳定在99.5%以上。高精度仪器能可靠地区分99.5%和99.7%这一关键性能分水岭。
界面化学的"指纹"
：通过高精度CE测试结合其他表征（如XPS, SEM），可以精确关联特定电解液配方形成的界面化学组成（如富含LiF的SEI）与优异的CE表现（原文来自：DOI: 10.1021/acsenergylett.9b00381，ACS Energy Lett. 2019, 4, 896−902）

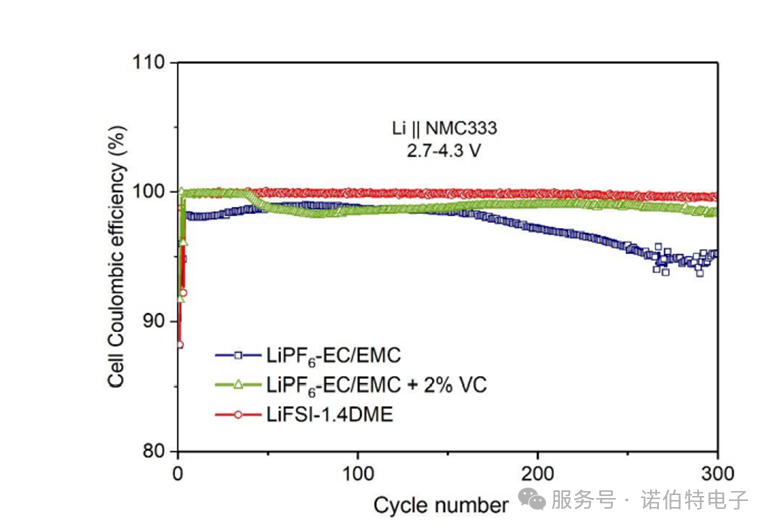

图1 在LiFSI−1.4DME电解液中，前300循环平均CE超99.8%

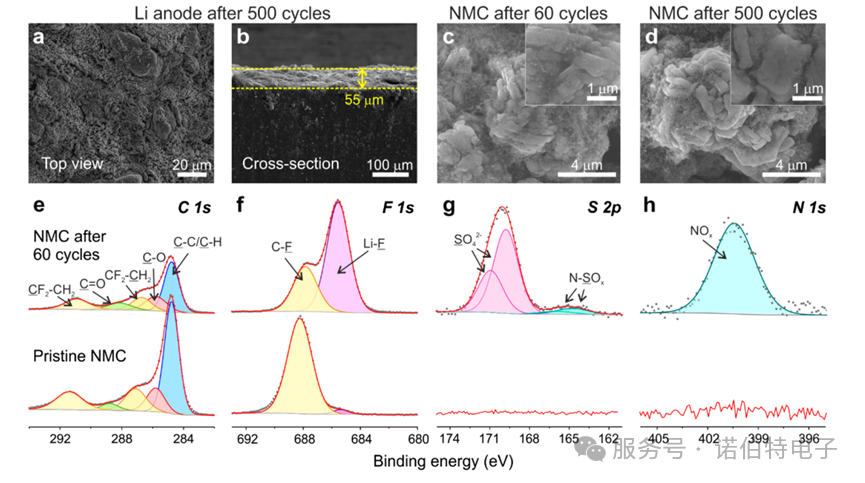

图2 (a) 循环后锂阳极表面致密无枝晶 (b) 保护性界面层含LiF等不可溶物种

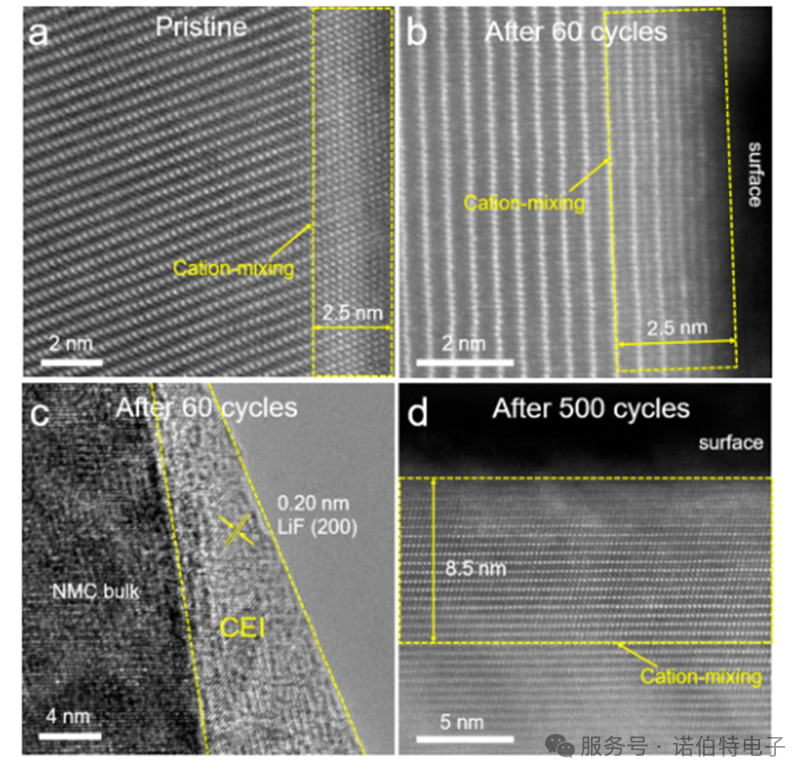

图3 TEM显示CEI中LiF晶体结构（d=0.20 nm）

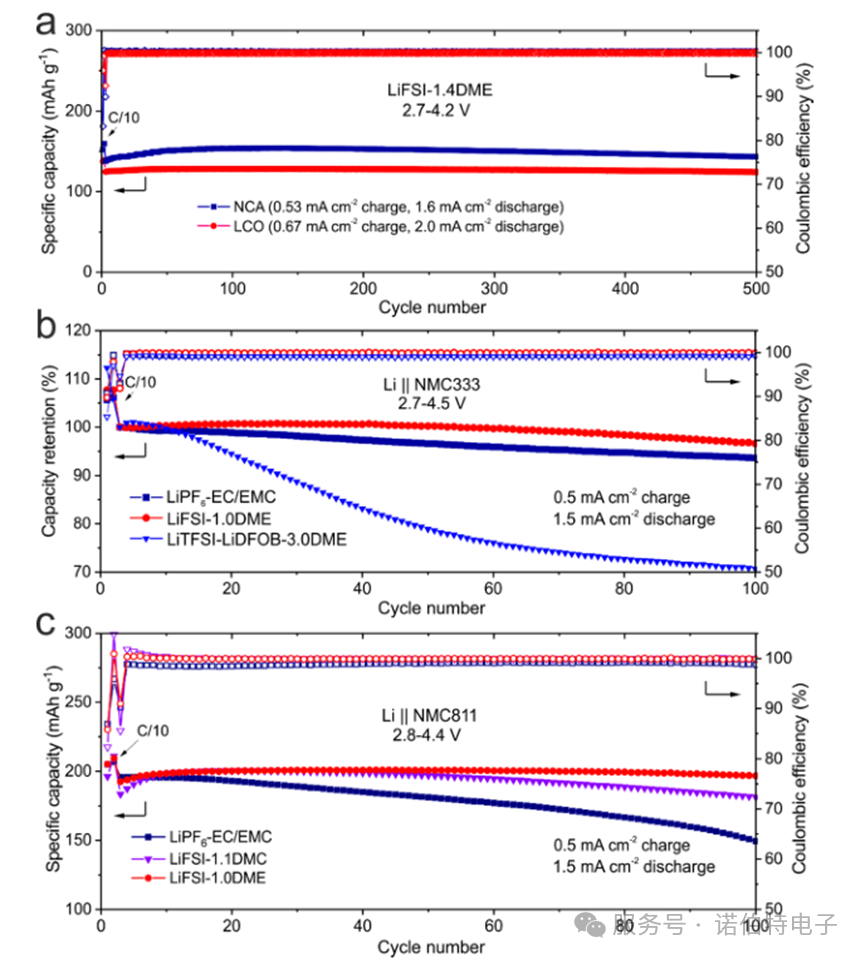

图4(b) Li||NMC333在4.5V高压下仍保持99.81%的CE

锂金属电池的失效本质是活性锂的渐进式枯竭。高精度库伦效率仪进行的长时间（数百甚至上千次循环）、低沉积容量（通常0.5-1 mAh/cm²） 的测试，提供了预测全电池寿命的基石。

构建精准衰减模型：

可靠寿命预测：
基于初始平均CE值和衰减速率，可准确预测全电池达到80%容量保持率的循环次数。

筛选优化方向： 对比不同材料、电解液或工艺条件下的高精度CE衰减曲线，能定量化筛选最优方案。

挑战： 高镍正极（>4.3V）加剧电解液分解和金属离子溶解，破坏SEI结构。

高精度实验设计：

电解液性能对比表

电解液体系	高精度平均CE (Li\|\|Cu, 200周)	CE稳定性 (200周趋势)	预测Li\|\|NMC811寿命 (至80%)	实测全电池100周容量保持率
Gen1	~95.0-96.5%	持续线性衰减	< 50 周	~45%
Gen1+FEC	~98.0-98.5%	前期稳定，后期缓慢衰减	~100-120周	~70%
HCE/LHCE	>99.3-99.5%	高度稳定	> 300 周	>85%

核心洞察：
HCE/LHCE体系的超高稳定CE(>99.3%) 源于富LiF界面的保护作用，直接转化为全电池超长寿命。

高精度库伦效率仪是锂金属电池研发的核心判据和必备工具，实现三大突破：

下一篇：没有了！
