——高精度测量技术革新与锂金属电池性能评估新标准
库伦效率（Coulombic Efficiency，CE）广泛用于评估电池的可逆性和寿命，但在锂金属电池（LMB）中，其传统定义的适用性长期受到质疑。如何准确地应用CE指标指导锂金属电池的研发，成为当前电池研究领域亟待解决的难题。
在电池充放电过程中，**电量（Q）**的计算基于物理学的基本公式：
即电量是电流（I）在时间（t）上的积分。库伦效率仪的核心任务，就是精确测量充放电过程中电流与时间的乘积，进而计算充电容量（Q(charge)）和放电容量（Q(discharge)）的比值。
值得注意的是，电压（V）虽不直接参与库伦效率计算，但其动态变化会影响电流的稳定性。例如，在锂金属电池充电后期，电压的骤升可能引发电解液分解等副反应，导致电流波动。因此，高精度库伦效率仪需同步监测电压变化，以修正电流积分时的边界条件（如截止电压触发机制）。
传统电流积分技术采用模拟积分器（如运算放大器与电容组成的积分电路），但受限于电容漏电流和运算放大器漂移，精度难以突破0.1%。现代高精度库伦效率仪通过"数模混合积分"技术实现突破：
使用超低偏置电流（<1 pA）的精密运算放大器，将电流信号转换为电压信号。
采用斩波稳零技术消除放大器本身的直流漂移。
粗积分层：高速ADC（模数转换器）以1 MHz采样率捕捉电流瞬态变化。
精积分层：24位Δ-Σ ADC对剩余电流进行毫秒级积分，分辨率达nA·s级别。
实时校准温度漂移：内置铂电阻温度传感器，每10 ms更新温度补偿系数。
非线性校正：通过预存ADC传递函数表，消除积分器的非线性误差。
实现皮安（pA）级电流测量和百万分之一（10⁻⁶）电量分辨率，需要突破三大技术瓶颈：
电流路径屏蔽：采用双层静电屏蔽罩，将外部电磁干扰降低至fA级别。
量子化电流源校准：利用约瑟夫森结阵列提供基准电流，定期校准测量系统。
使用铷原子钟作为时钟源，时间抖动<100 ps，确保积分时间误差<10⁻⁹。
结合GPS授时系统，多台仪器间同步误差<1 μs。
在微安级电流下，直接测量单电子隧穿事件（Single-Electron Tunneling）。
通过超导量子干涉器件（SQUID）检测电荷量子（e=1.6×10⁻¹⁹ C）的离散累积过程。
| 误差类型 | 来源 | 抑制方法 |
|---|---|---|
| 热电势偏移 | 不同金属接点的温差电势 | 使用同质材料连接器，恒温控制（±0.01°C） |
| 接触电阻波动 | 电极与夹具的微观氧化 | 镀金触点+气密性封装，接触电阻<10 mΩ |
| 电磁干扰（EMI） | 工频噪声、射频信号 | 双层μ金属屏蔽+主动噪声抵消电路 |
| 量子隧穿效应 | 超低电流下的随机隧穿 | 统计滤波算法（如Kalman滤波）剔除异常脉冲 |
| 介电吸收效应 | 积分电容的介质迟滞 | 采用聚苯乙烯电容（介电吸收<0.01%） |
2020年8月，美国太平洋西北国家实验室（PNNL）肖杰（Jie Xiao）和诺奖得主伯明翰大学M. Stanley Whittingham教授联合华盛顿大学、通用汽车、奔驰研发中心等多家国际知名研究机构的研究人员，在国际顶级能源期刊《Nature Energy》发表重要综述，题为《Understanding and applying coulombic efficiency in lithium metal batteries》。论文系统地阐明了CE在不同锂电池体系中的实际意义，并提出了用于高性能锂金属电池的标准化评估方案。
在锂金属电池研究中，若未抑制接触电阻波动，10 mΩ的变化会在1 A充放电时产生10 mV压降，导致电流测量偏差0.1%，最终使库伦效率计算误差高达0.3%。通过四线制开尔文连接和实时阻抗补偿，可将此类误差降至0.001%以下。
传统锂离子电池（LIB）中，库伦效率定义明确且预测寿命准确，但锂金属电池由于负极自身提供额外锂源，造成CE无法准确反映真实循环寿命。如图1所示，不同CE水平对LIB电池寿命有明确预测效果，而LMB中实际容量保持率往往高于理论预测。

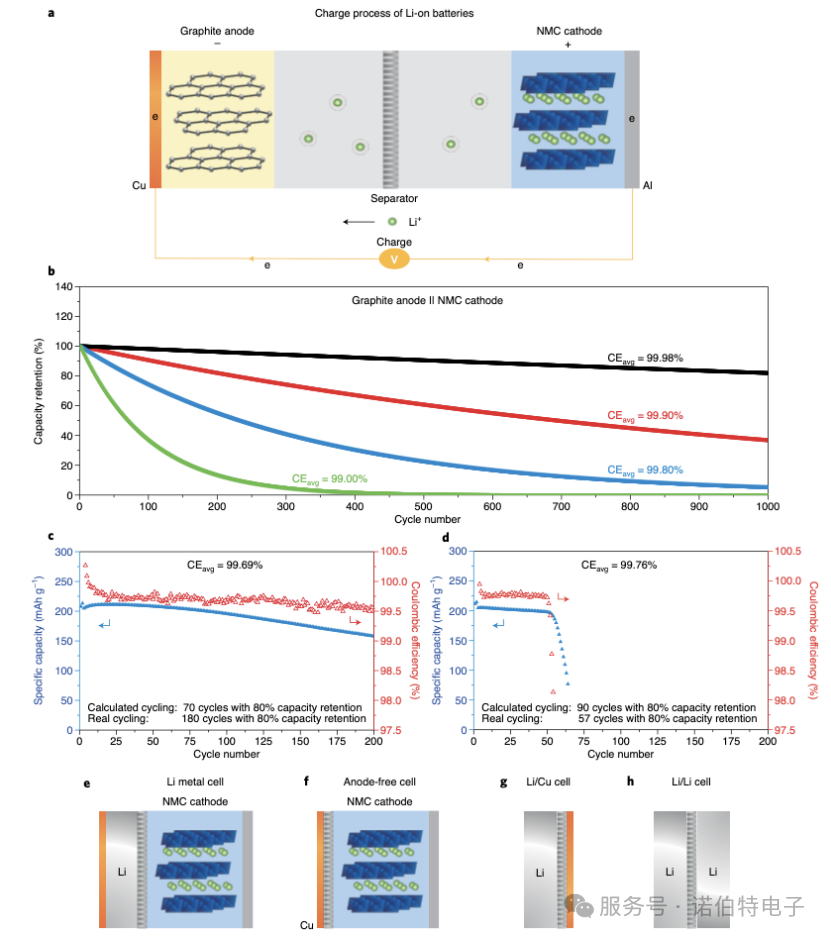

图1 不同电池类型及CE影响
(a) 锂离子电池充电示意图：锂离子从NMC正极脱出，嵌入石墨负极。
(b) 不同CE值对锂离子电池循环寿命的影响，显示出CE与容量保持率之间明确的关系。
(c, d) 锂金属电池中，即便CE值高（99.69% vs. 99.76%），实际容量保持率却未必如理论所示，表明传统CE指标预测锂金属电池寿命的不足。
(e-h) 常见锂金属电池结构示意图，CE定义与表现形式明显不同。

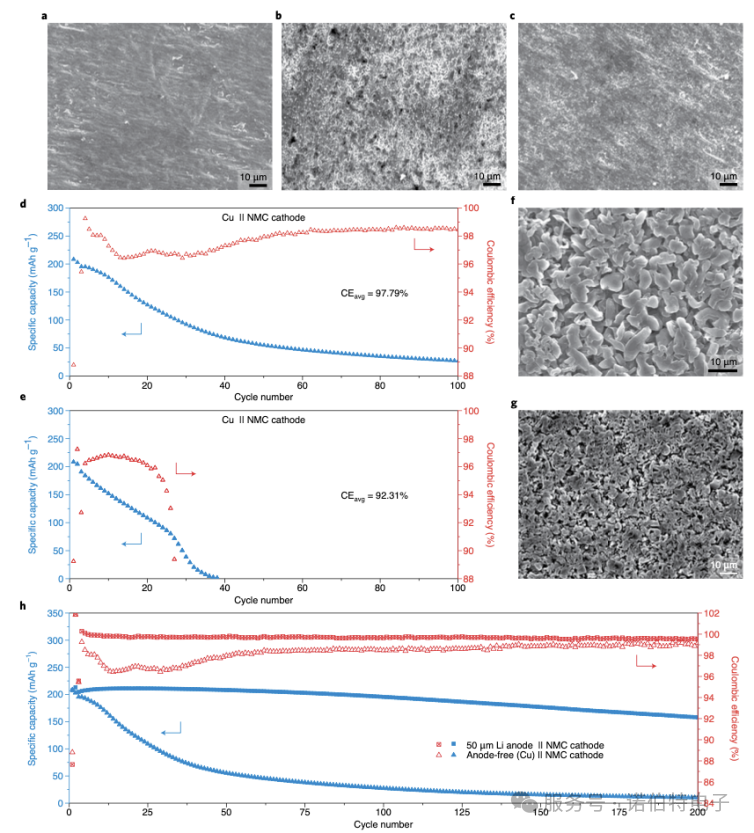

针对无负极结构（Anode-free cell），如图2所示，铜集流体表面状态和电解液兼容性直接影响CE与循环寿命。
研究还明确指出，电解液用量对CE的评估结果存在重大影响。如图3所示，更充足的电解液显著提高CE和延长电池循环寿命。

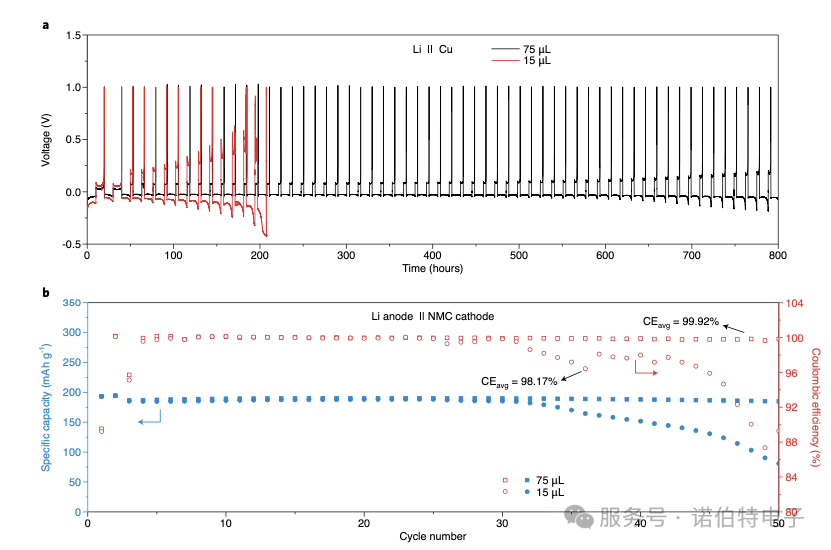

图3 电解液用量对锂金属电池CE和寿命的影响
(a) Li/Cu电池中，75 µL电解液的CE明显高于15 µL条件，且极化电压更低、寿命更长。
(b) Li/NMC电池体系中，同样体现出电解液用量与CE和循环稳定性密切相关，证实电解液用量对电池实际性能有决定性影响。
论文首次提出了适用于锂金属电池的CE标准化测试方案：
Li/Cu半电池：评估电解液在低电压条件下与锂负极的基本兼容性，推荐使用50 µm厚的锂片，沉积4 mAh/cm²的锂，使用75 µL电解液作为基础对比。
无负极电池：模拟真实电池中最差情境，结合高电压正极（如NMC），可快速识别电解液与电极材料的极限性能。
Li/NMC电池：逐步降低电解液用量（从75 µL降至13 µL），贴合实际高能量密度电池（300 Wh/kg）所需条件，精准预测实际应用的电池寿命。
研究团队指出，该评估方法不仅适用于锂金属电池，同样适用于其他金属负极电池（如钠、镁、锌电池），为行业提供客观、统一的性能评价标准，有望加速先进电池技术的产业化进程。
论文原文请见：https://doi.org/10.1038/s41560-020-0648-z
总结
高精度库伦效率仪的技术突破，不仅推动了电池材料的研发进程，更为理解电化学体系的微观机制提供了前所未有的观测窗口。从皮安级电流的精确捕捉到量子化电荷的累积分析，这些技术正在重新定义电池性能评价的精度边界。
