高精度库伦效率仪的硬件架构解析

发布日期:2025-09-27    浏览次数:2


从nA到A级电流的精密测量艺术

640 (1).jpg


1. 电流源、采样系统与ADC模块设计

1.1 高精度电流源设计

闭环反馈架构

  • 采用±2 ppm/℃低温漂电阻(Vishay Z201) + 低噪声运放(ADI AD8629)
  • 电流稳定性优于±0.01%
    多量程动态切换
  • 继电器(Panasonic JQ1-12V) + MOSFET(Infineon BSC014N06NS)
  • 覆盖nA至A级电流

1.2 采样系统设计

电流采样

  • 四线制Kelvin连接 + 120 dB动态范围
  • 星型接地拓扑:数字/模拟电路独立分支,磁珠单点连接

电压采样

  • 24位Σ-Δ ADC(ADI AD7177)实现μV级分辨率
  • 6阶贝塞尔滤波器抑制高频噪声

1.3 ADC模块设计

同步采样:FPGA触发(Xilinx Zynq-7000),时序偏差<1 ns
数字隔离:磁耦隔离器(ADI ADuM3151)阻隔噪声耦合


2. 温漂补偿与校准机制

640 (2).jpg

2.1 温漂补偿策略

硬件补偿

  • 高精度温度传感器(MAX31875)监测基准电压源/运放/ADC
  • 多点测温构建热场模型
    软件补偿

    640 (12).png

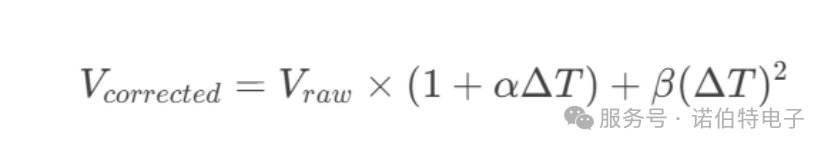

    动态多项式拟合公式(α、β为拟合系数,ΔT为温度变化量)

2.2 全自动校准流程

  1. 零点校准

    :输入短路消除偏置
  2. 增益校准

    :标准电阻(Fluke 742A, 0.001%)修正比例误差
  3. 非线性校准

    :分段三次样条插值补偿ADC非线性

3. 电磁屏蔽与低噪声设计

640 (3).jpg

3.1 电磁屏蔽设计

机箱屏蔽

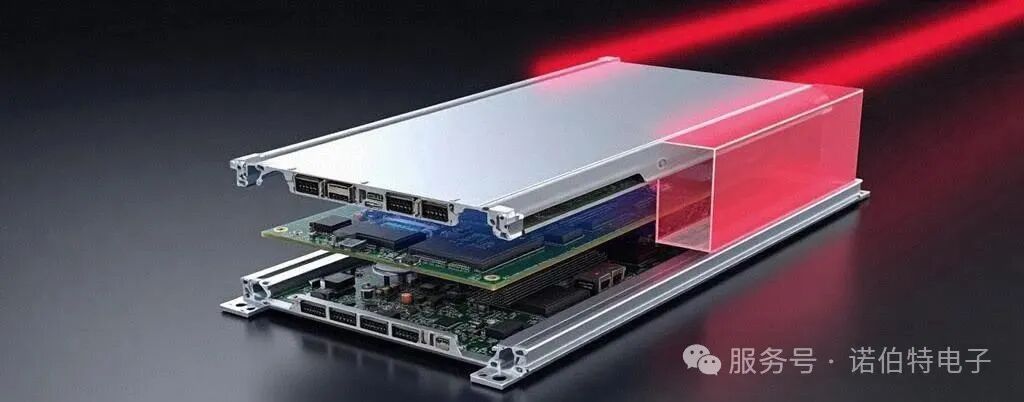

  • 2mm铝合金外壳 + 导电衬垫(CHO-SEAL 6500)
  • 屏蔽效能>60 dB(@1 GHz)
    内部屏蔽
  • μ-metal磁屏蔽罩(透磁率>100,000)抑制低频磁场

3.2 低噪声设计

三级电源滤波

层级
配置
输入级
π型滤波器(10μH+100μF)
中间级
LDO(TI TPS7A4700)
输出级
RC滤波(1kΩ+10nF)
PCB优化

  • 保护环(Guard Ring)吸收漏电流
  • Rogers RO4003基板降低高频损耗

4. 精密电子系统架构

640 (4).jpg

核心模块

  • 主控

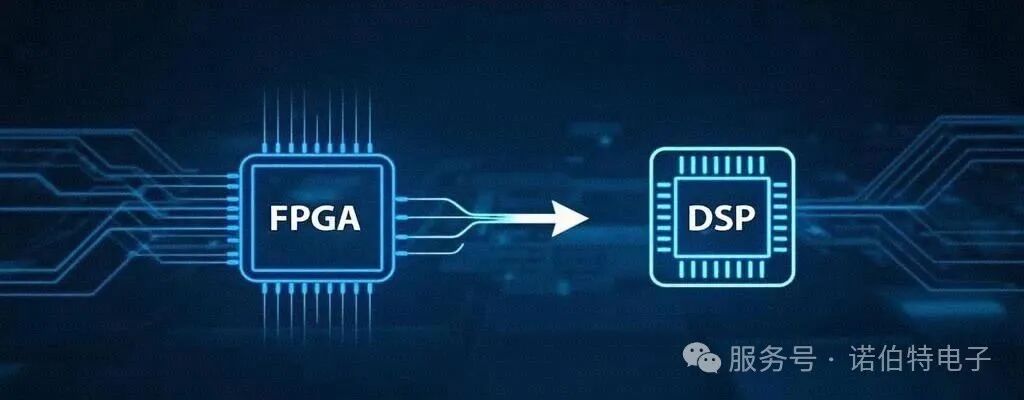

    :FPGA(Xilinx Zynq-7000)实时控制 + DSP(TI C6748)数据处理
  • 通信

    :SCPI指令集兼容LabVIEW/Python
    未来趋势:GaN半导体 + AI校准突破0.001%测量极限
